在线经典法溶解氧传感器(ECDO) TriOxmatic® 700 / 701 / 702 IQ

      ECDO即电化学覆膜法溶氧传感器，60年前由Clark博士发明，WTW是第一批把这一理论付诸实践并用于水和污水监测的
制造商之一。DO测试系统的关键部分就是它的探头，几十年来，WTW公司一直致力于设计并制造高性能的电极，符合许多
应用场合对电极性能,可靠性及维护保养方面的要求。由于电极技术的不断革新，TriOxmatic™系列电极已被用户认可，成
为当今市场上最先进、可靠的电极。

      跟普通的DO电极不同，WTW极谱式薄膜电极采用恒电位，三极式测试系统。独特的测试原理增强了电极测试的准确度和
可靠性，具备完善的自我诊断功能。

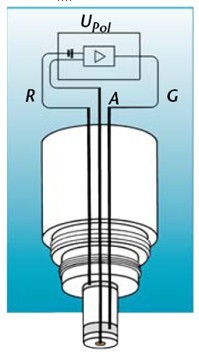

恒电位三极式测试原理

      与普通的二极测试电极不同，TriOxmatic™系列溶氧电极采用恒电位三极式测试原理。整个电化学测试系统包括一个金阴极
（工作电极A）和两个银电极，其中一个银电极为计数阳极G，另一个为参考电极R，参考电极没有电流流过，这样参考电极
上的电位非常稳定，增强了电极感测结果的稳定性，提高了整个溶氧测试系统的准确度。

自我诊断技术
三极式技术具诊断功能，如监测电解液贮量SensReg，监测薄膜破损SensLeck。因此可预测电极使用寿命，提示电解液
更换时间。

工作安全可靠
电极内置的高性能前置放大器采用SMD表面封装技术，电极感测信号经放大后以低阻抗输出，保证了远距离传输不受干扰，
至少可达100米。

使用寿命长
由于消耗电解液省，贮存量大，因此使用寿命长，理论上至少可用5年。

维护保养省
更换电解液及盖式薄膜非常容易，只要旋上专利封装的盖式薄膜即可。此外WTW采用的Teflon薄膜非常耐污染，污染物
不容易附着在上面，无须清洗也能保证正常可靠的测试。

测试精度高
WTW溶氧传感器测试准确，在整个测试量程内，精度可达1%测试值。

自始至终读数稳定
所有WTW的溶氧传感器从一开始就能够提供稳定可靠的读数：

故障率非常低
长期漂移小
无零点漂移

TriOxmatic®和FDO®溶氧传感器对照表

数字信号(电化学法/荧光法)
TriOxmatic® 700/701/702 IQ	FDO® 700 IQ
电化学法	荧光法
需要更换薄膜和电解液	只需更换薄膜 薄膜内有校正校正芯片(IQMC技术)
需要校正，但不频繁	不需要
会	不会
会受干扰(如硫离子)	不会
可达60 mg/l	可达20 mg/l
具自我诊断功能	无
有(702IQ)	无
较低	较高
有存贮	有存贮(IQMC)
数字信号	数字信号
有	有
FDO® 700 IQ 荧光法传感器，无须校正，无流速要求，不受硫化氢干扰， 适于在污水处理厂中使用。 TriOxmatic® 700 IQ 标准型，带非常耐用的50um厚疏水性薄膜，最小流速要求0.5 cm/S， 响应时间少于180S，因此700型非常适于在市政污水处理厂中监测 生化处理阶段的溶氧。跟IQ Sensor Net系统配套使用， 可存贮校正数据。 TriOxmatic® 701 IQ 配25 um薄膜，反应快速，分辨率高，适于测试低溶氧，如厌氧反应。 跟IQ Sensor Net系统配套使用，可存贮校正数据。 TriOxmatic® 702 IQ痕量级(ppb)，适于监测锅炉回流水 或纯净水。跟IQ Sensor Net系统配套使用。

	数字信号
	TriOxmati® 700 IQ (SW*)		TriOxmati® 701 IQ		TriOxmati® 702 IQ		FDO® 700 IQ (SW*)
测试方法	电化学法		电化学法		电化学法		荧光法
量程(25℃) Ｏ2 - 浓度 O2-饱和度	0.0…60.0 mg/l0…600%		0.00…20.00 mg/l 0.0…60.0 mg/l 0.0…200.0% 0…600%		0…2000 ug/l 0.00…10.00 mg/l 0…110%		0 …20.00 mg/l (0 …20.00 ppm) 0.0…200.0%
分辩率 O2 - 浓度 O2-饱和度	0.1 mg/l 1%		0.01 mg/l 0.1 mg/l 0.1%，1%		0.001 mg/l 0.01 mg/l 0.1%		0.01 mg/l (0.01 ppm) 0.1%
反应时间at 25℃	t90<180 s		t90<30 s t99<90 s		t90<30 s t99<110 s		t90<150 s t95<200 s
最小流速	0.05 m/s		0.23 m/s		0.3 m/s		无要求
电极检查SensCheck	SensLeck (700 IQ) SensReg (700 IQ/ 700 IQ SW)		SensLeck SensReg		- SensReg		薄膜监测功能
信号输出	数字信号		数字信号		数字信号		数字信号
校正数据存贮	有		有		有		有
功耗	0.2瓦		0.2瓦		0.2瓦		0.7瓦
温度测试	-5℃…+60℃,内置NTC探头
温度补偿	0℃…+60℃					-5℃…+50℃
耐压	10巴(含传感器电缆)
周边环境	工作: 0℃…+60℃) 贮存: 0℃…+65℃)					工作: -5℃…+50℃) 贮存: -25℃…+50℃)
接头	2芯屏蔽线，IQ专用接头
输入电源	IQ Sensor Net供电
防闪电电路	有
EMI/RFI防护	EN 61326, Class B, FCC Class A,
认证	CE, cETLus
构造	薄膜头组件， 材质POM电极体：316不锈钢， 防护等级IP68			薄膜头定色：POM, PVC,硅胶， 电极体：不锈钢，IP68
尺寸	360X40 mm SW: 360X59.5 mm			400X40 mm SW: 400X59.5 mm
重量	约660克(不含电缆) ,SW:约1170克			约900克，SW约1500g
订货指南
溶氧传感器								订货号
TriOxmatic® 700 IQ		溶氧传感器，污水检测						201640
TriOxmatic® 701 IQ		溶氧传感器，分辨率高，低溶氧应用						201644
TriOxmatic® 702 IQ		痕量级(ppb)溶氧传感器，纯水/ 锅炉水检测						201646
FDO® 700 IQ		荧光法溶氧传感器，污水检测						201650
FDO® 700 IQ SW		荧光法溶氧传感器，海水检测						201652
SACIQ-7.0		IQ传感器专用电缆，长7米						480042
