技术参数
型号	2020 XT	182
总体参数
认证	ETL, cETL, CE
电磁兼容性	EN 61326, Class B; FCC Class A
EMC防护	内置WTW独有的防闪电电路
接线	所有IQ模块都通过2芯屏蔽线同时传送电源和测试信号，增强型EMC防护效果，多种接法如星形、树型、流线型或多星形等。
传送距离	至少1000米 加MIQ/JBR模块可再多1000米	250米
无线传输	无线传输等级1，可传送100米，每个无线模块多100米，最多允许接3个无线传输模块

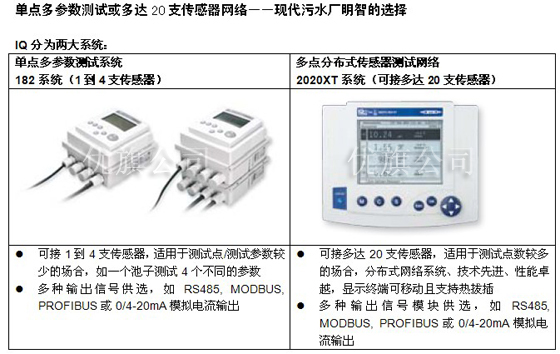

显示终端	2020XT	182
	显示终端和控制器合二为一	显示终端、控制器和背部模块组合成一个整体
显示屏	图表LCD背光黑白显示屏 320X240点阵 可视范围114X86 mm	图表LCD背光黑白显示屏 128X64点阵 可视范围72X40 mm
功能键	5个功能键：分别为测试M、校正C、设置S、确认OK和返回ESC键 4维快速输入键	5个功能键：分别为测试M、校正C、设置S、确认OK和返回ESC键 2维快速输入键（上、下键）
电力供应	从挂上的IQ模块上获取	100 … 240 VAC (50/60 Hz), 24 V AC/DC
周边环境	工作温度: -20 °C … +55 °C，存贮温度: -25 °C … +65 °C	工作温度: -20 °C … +55 °C，存贮温度: -25 °C … +65 °C
外壳材质	ASA工程塑料	含20%玻璃纤维的聚碳酸酯
防护等级	IP66	IP66
尺寸	210X170X40mm	144X144X95mm, 144X144X143mm(DIQ/S182 XT) 95X95X58mm(DIQ模块)
重量	约700g	DIQ/S182: 约1000g DIQ/S182 XT:约1500g
数据存贮	可存贮525,600组数据	无存贮
MIQ模块
叠加安装	最多允许3个MIQ模块叠加安装组成一个堆栈，前面可挂MIQ/TC 2020 XT显示终端	后面可再叠加安装2个MIQ或DIQ模块
电缆出入口	4个螺纹密封胶套（M16X1.5）
接线端子	打开外壳就可见到接线端子，硬质电缆内芯: 0.2…4.0 mm2, 柔性电缆内芯：0.2…2.5 mm2
IQ专用接口	用来接IQ数字式传感器，以及连接远处的IQ模块	用来接IQ数字式传感器
其它功能	在模块侧面有2个LED灯（红/黄），可指示模块的工作状态，极性自我保护，现场识别功能，终点指示功能	LED指示功能
外壳材质	含20%玻璃纤维的聚碳酸酯
防护等级	IP66	IP66
尺寸	144X144X54 mm	详见“显示终端”的描述
重量	约500g	详见“显示终端”的描述
传感器
传感器接头	G 1”快速拔插头
连接电缆	有1.5米、7米和15米三种规格 测试海水的专用电缆有20米、50米和100米三种规格 工作温度: -20 °C … +55 °C，存贮温度: -25 °C … +65 °C
