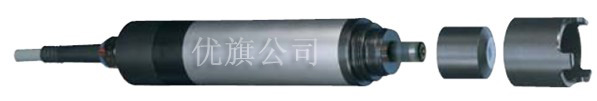

跟普通的DO电极不同，WTW极谱式薄膜电极采用恒电位，三极式测试系统。独特的测试原理增强了电极测试的准确度和可靠性，具备完善的自我诊断功能。
自我诊断技术
三极式技术具诊断功能，如监测电解液贮量SensReg，监测薄膜破损SensLeck。因此可预测电极使用寿命，提示电解液更换时间。
工作安全可靠
电极内置的高性能前置放大器采用SMD表面封装技术，电极感测信号经放大后以低阻抗输出，保证了远距离传输不受干扰，至少可达100米。
使用寿命长
由于消耗电解液省，贮存量大，因此使用寿命长，理论上至少可用5年。
维护保养省
更换电解液及盖式薄膜非常容易，只要旋上专利封装的盖式薄膜即可。此外WTW采用的Teflon薄膜非常耐污染，污染物不容易附着在上面，无须清洗也能保证正常可靠的测试。
测试精度高
WTW溶氧传感器测试准确，在整个测试量程内，精度可达1%测试值。
自始至终读数稳定
所有WTW的溶氧传感器从一开始就能够提供稳定可靠的读数：
故障率非常低
长期漂移小
无零点漂移
技术参数 |
|
|
模拟信号 |
数字信号 |
|
|
TriOxmatic®
690/700/700 IN |
TriOxmati® 701 |
TriOxmati® 700 IQ
(SW*) |
TriOxmati® 701 IQ |
TriOxmati® 702 IQ |
FDO® 700 IQ
(SW*) |
|
测试方法 |
电化学法 |
电化学法 |
电化学法 |
电化学法 |
电化学法 |
荧光法 |
|
量 程(25℃)
Ｏ2 - 浓度
O2-饱和度 |
0.0…60.0 mg/l
0…600% |
0.00…20.00 mg/l
0.0…60.0 mg/l
0.0…200.0%
0…600% |
0.0…60.0 mg/l
0…600% |
0.00…20.00 mg/l
0.0…60.0 mg/l
0.0…200.0%
0…600% |
0…2000 ug/l
0.00…10.00 mg/l
0…110% |
0 …20.00 mg/l
(0 …20.00 ppm)
0.0…200.0% |
|
分 辩 率
O2 - 浓度
O2-饱和度 |
0.1 mg/l
1% |
0.01 mg/l
0.1 mg/l
0.1%
1% |
0.1 mg/l
1% |
0.01 mg/l
0.1 mg/l
0.1%
1% |
0.001 mg/l
0.01 mg/l
0.1% |
0.01 mg/l
(0.01 ppm)
0.1% |
|
反应时间at 25℃ |
t90<180 s |
t90<30 s
t99<90 s |
t90<180 s |
t90<30 s
t99<90 s |
t90<30 s
t99<110 s |
t90<150 s
t95<200 s |
|
最小流速 |
0.05 m/s |
0.23 m/s |
0.05 m/s |
0.23 m/s |
0.3 m/s |
无要求 |
|
电极检查SensCheck |
SensLeck(700/700IN)
SensReg(700/700 SW) |
SensLeck
SensReg |
SensLeck(700 IQ)
SensReg(700 IQ/700 IQ SW) |
SensLeck
SensReg |
-
SensReg |
薄膜监测功能 |
|
信号输出 |
模拟信号 |
模拟信号 |
数字信号 |
数字信号 |
数字信号 |
数字信号 |
|
校正数据存贮 |
无 |
无 |
有 |
有 |
有 |
有 |
|
功耗 |
无 |
无 |
0.2瓦 |
0.2瓦 |
0.2瓦 |
0.7瓦 |
|
温度测试 |
-5℃…+50℃,内置NTC探头 |
-5℃…+60℃,内置NTC探头 |
|
温度补偿 |
0℃…+50℃ |
0℃…+60℃ |
-5℃…+50℃ |
|
耐压 |
10巴 |
10巴(含传感器电缆) |
|
周边环境 |
工作: 0℃…+50℃)
贮存: 0℃…+50℃) |
工作: 0℃…+60℃)
贮存: 0℃…+65℃) |
工作: -5℃…+50℃)
贮存: -25℃…+50℃) |
|
接 头 |
自带电极线，端子为7芯快速插头，IP66 |
2芯屏蔽线，IQ专用接头 |
|
输入电源 |
主机供电 |
IQ Sensor Net供电 |
|
防闪电电路 |
有 |
有 |
|
EMI/RFI防护 |
EN 61326 Class B, FCC Class A |
EN 61326, Class B, FCC Class A, |
|
认 证 |
CUL, UL |
CE, cETLus |
|
构 造 |
薄膜头组件，材质POM
电极体：316不锈钢，防护等级IP68 |
薄膜头组件，材质POM
电极体：316不锈钢，防护等级IP68 |
薄膜头定色：POM, PVC,硅胶，电极体：不锈钢，IP68 |
|
尺 寸 |
196×40 mm长×直径
SW：226X59.5 mm |
360X40 mm
SW: 360X59.5 mm |
400X40 mm
SW: 400X59.5 mm |
|
重 量 |
约660克,SW:约860克 |
约660克(不含电缆),SW:约1170克 |
约900克，SW约1500g |
|
